5630卷簾燈條

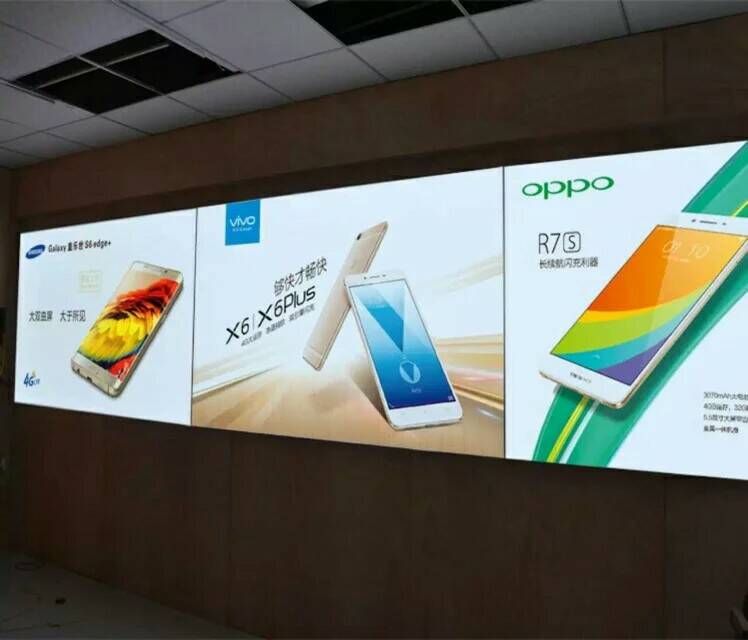

     5630卷簾燈條是一種應用于廣告燈箱內部照明的LED燈具，主要有LED燈條用線串聯起來，燈珠采用臺灣晶元大芯片，純金線壓延銅，進口膠水封裝。燈條間距統一，燈光均勻，安裝方便、無壓降，并具有一般LED硬燈條節能、高效，壽命久的特點。因為外觀和百葉窗類似所以又稱為窗簾燈、網格燈等。



 *產品規格*

產品類別：5630卷簾燈條

燈珠型號：SMD5630（晶元）

PCB材質：高導玻纖版/鋁基板

工作電壓：12V/24V

尺寸：1000*10*1.6mm/1000*10*1.2mm（可定做）

亮度：單顆45-55流明

角度：120度

色溫：暖白/自然白/正白/冷白

燈珠數量:24燈、30燈/米

功率：單顆0.5W,7.2W、8W/米

工作溫度：-40°C---80°C

工作壽命：50Kh

可做類型：裸版、帶槽、防水、雙面燈條

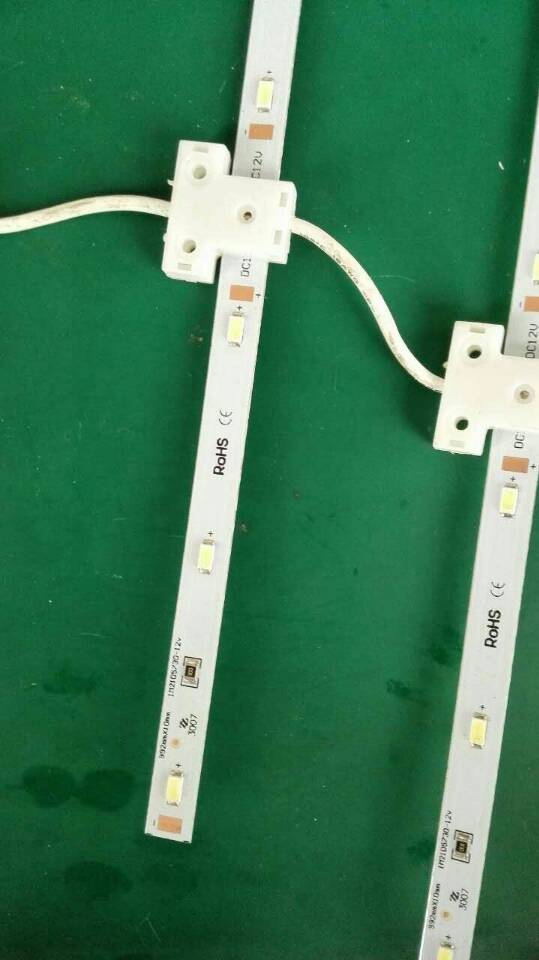

連接方式：卷簾、兩端焊線（按客戶要求等等）



*產品優點*

1、卷簾式設計，快速安裝，節省人工成本，還可以根據客戶燈箱尺寸確定燈條尺寸和用量，回去直接固定安裝即可，無須裁切

2、超高亮度、超高性價比，采用進口5630 0.5W燈珠，單顆亮度達55LM，高顯色才是自然色，自然光還原真實之美。

3、節能，全面節能70%以上，為燈箱用戶節省成本，光效均勻，無陰影排骨紋，多種規格多種間距適用各種燈箱尺寸，靈活安裝，方便快捷。



*安裝使用說明*

1、電壓:DC12V/24v,請接12V/24V電或者購置12V/24V開關電源,嚴禁燈條直接連接220V電，所接燈條的總功率小于等于電源最大負載功率的80%（一般電源效率80%左右）

2、背板一般用不導電的絕緣體，鋁塑板，白板等（燈條背面是不導電的）

3、功率:7.2W、8W/米(不同的類型功率不一樣，詳情咨詢),按需選配電源

4、發光角度:120度,適用于6到25公分厚燈箱

5、燈條間距:常規6.5公分,其他間距可以定做(3公分到15公分呢)

6、串聯數量:一般級聯數量最大為20條,20到30條之間,需要雙向接電（建議）,嚴禁多串(理論不超過30條),級聯規則是多并少串(從開關電源多出線并聯)

7、電源線:粗細應根據實際電流、功率以及布線長度而定

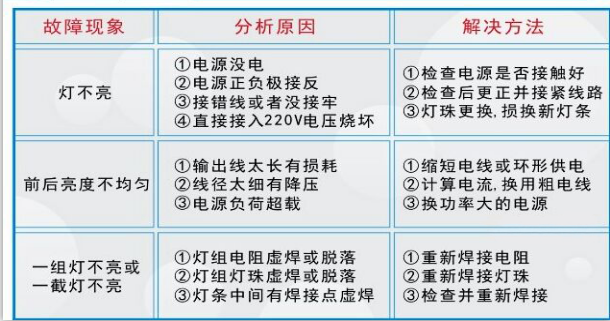

*接線示意圖及常見問題*

*附電源線使用說明*

附1：拉布燈箱電源線使用說明

1、卷簾燈條自身連接的電源線一般為純銅線或者硅膠銅線等，由于燈珠自身工作的電流很小，一般為幾十毫安到幾百毫安不等，當串聯過多時，承載的電流就比較大，所以我們的級聯規則以多并少串為主，既可減少壓降，又可以降低電流負載過大

2、基于客戶經常反映的問題，主要有兩個方面，當燈箱尺寸比較大時，并串聯過多，功率過大時，出現燒線，跳閘（短路）），燒電源的情況，出現這些情況必須謹慎處理，按部排查，安全第一

3、我們要分清兩個問題，第一是進電源的線，一般是220V的，這條線能帶多大功率的電器（電源），根據P=UI=220V*I（這條線承載的最大電流），一般負載電源過多時，保險燒熔，出現調閘，也能引起火災，這個必須重視。第二是出電源的線，一般是以12或者24V輸出為主，這個線一般建議根據需要選擇，當燈箱過大時，輸出電流（此電流可根據燈箱負載功率/12或者24得出）過大，接近輸出主線的負載時，會出現主線發燙等情況，所以一般建議從電源多出幾條主線連接燈箱（一般電源多各端口），前提是總電流一定要小于電源的最大輸出電流，不然影響電源壽命甚至燒壞電源

附2：電源線最大承載電流

    一平方的電源線最大能過多少安的電流，多大的功率。比方2.5平方的電線。工程施工中怎樣算要用多大的電線

     對于1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍

     對于16、25mm2的導線可將其截面積數乘以4倍。

     對于35、50mm2的導線可將其截面積數乘以3倍。

     對于70、95mm2 的導線可將其截面積數乘以2.5倍

     對于120、150、185mm2的導線可將其截面積數乘以2倍

  工作溫度30℃，長期連續90％負載下的載流量如下

     1.5平方毫米—18A

     2.5平方毫米—26A

     4平方毫米—26A

     6平方毫米—47A

     10平方毫米—66A

     16平方毫米—92A

     25平方毫米—120A



功率P=電壓U×電流I＝220伏×18安＝3960瓦

  標GB4706.1-1992/1998規定的電線負載電流值（部分）

    銅芯電線：銅芯線截面積允許長期電流2.5平方毫米(16A～25A)、4平方毫米(25A～32A)、6平方毫米(32A～40A).

     鋁芯電線：鋁芯線截面積允許長期電流4平方毫米(20A～25A)、6平方毫米(25A～32A).

舉例說明：

   1、每臺計算機耗電約為200～300W(約1～1.5A)，那么10臺計算機就需要一條2.5 平方毫米的銅芯電線供電，否則可能發生火災

   2、大3匹空調耗電約為3000W(約14A)，那么1臺空調就需要單獨的一條2.5 平方毫米的銅芯電線供電

   3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25A(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因為進入電表的電線是4平方毫米的

   4、早期的住房(15年前) 進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13A(即2800瓦)。

   5、耗電量比較大的家用電器是：空調5A(1.2匹)，電熱水器10A，微波爐4A，電飯煲4A，洗碗機8A，帶烘干功能的洗衣機10A，電開水器4A

   在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年必須更換(比如插座、空氣開關等
